| SMD-LED | ||
| Step | Beschreibung | |
| 1 |
 |

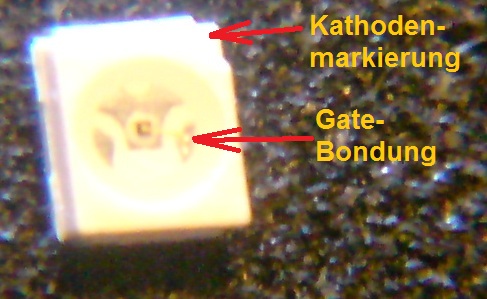

Bevor die SMD-LED geschrumpft werden kann, muß einiges beachtet weden. Die SMD-LED ist ein Diode, wie der Name schon sagt. Die Diode hat eine Kathode und eine Anode. Ein Thyristor noch zusätzlich noch ein Gate. Die eigentliche Diode ist ein winziges "Mehrschicht-Gebilde" mit einem pnp-Übergang Im Bild das kleine gelb Rechteck. Die pnp-Diode muss mit Kontaktflächen verbunden. Ein Teil der Diode wird direkt mit der Kontaktfläche verbunden. Der Zweite Teil wird über ein Bonddraht mit der Kontaktfläche verbundne. Da je nach Hersteller die Anode oder Kathode gebondet wird habe ich dies im Bild mit Gate-Bondung bezeichnet. Die Bondung sollte gekennzeichnet werden. Auch soll man sich die Kathodenmarkieung auf der SMD-LED markieren |
| 2 |
 |

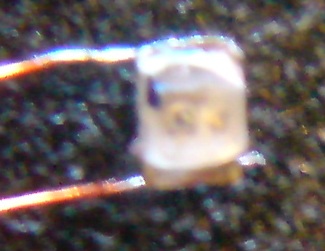

Nun kann man vorsichtig mit dem Feinschleifer oder Diamantfeilen o.ä. das Gehäuse auf der Oberseite abschleifen. Hierbei ist zu achten, das der Bonddraht nicht durchtrennt wird. Auch ist die Kathodenmarkieung immer wieder neu zu kennzeichnen, wenn man die alte Kathodenmarkieung abschleift. (Zwar ist die Reversespannung der meisten LEDs höher als die Nennspannung, und es kann somit bei einem Falsch-Anschluss der Spannung keine Beschädigung der SMD-LED erfolgen, aber besser ist besser). Danach kann die Rückseite auch auf ein Minimum reduziert werden. Hierbei ist darauf zu achten das die "Chip-tragenden" Teilanschlüsse nicht beschädigt werden. |
